LZZB7-35G電流互感器概述

本型號電流互感器為環氧樹脂澆注全戶外環氧樹脂澆注全封閉式結構，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。

本產品符用IEC60044-1及GB1208《電流互感器》標準。

LZZB7-35G電流互感器結構特點

本系列電流互感器為電工級環氧樹脂整體澆注成型、全封閉結構,由于采用電工級環氧樹脂澆注，產品具有體積小、重量輕絕緣強度高、耐潮濕、免維護等特。

環氧樹脂采用德國標準的國外樹脂，全真空澆注，使產品具有耐紫外線、大爬距結構、抗凝露的特征；該產品采用超導磁材料，使產品在高精度下，能有大的動、熱穩定電流承載能力，局部放電小的特性。

產品具有計量、監控、保護多二次繞組；也可根據用戶要求制造二次抽頭，多電流比的產品；產品具有體積小，安裝方便的特點。本產品有兩種不同的結構尺寸。LZZB7-35是LCZ-35替代產品。

LZZB7-35G電流互感器使用條件

1.安裝場所：戶內

2.環境溫度 -5℃~+40℃的范圍內，空氣濕度不大于85%；

3.海拔：海拔1000米以下使用；

4.污穢等級；IV級，安裝場所無腐蝕性的氣體

LZZB7-35G電流互感器工作原理

該電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LZZB7-35G電流互感器技術參數

1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表/p>

2、額定絕緣水平：40.5/95/185kV/p>

3、局部放電水平符合GB1208《電流互感器》標準。/p>

4、若用戶有要求，測量級可為0.2S、0.5S級。/p>

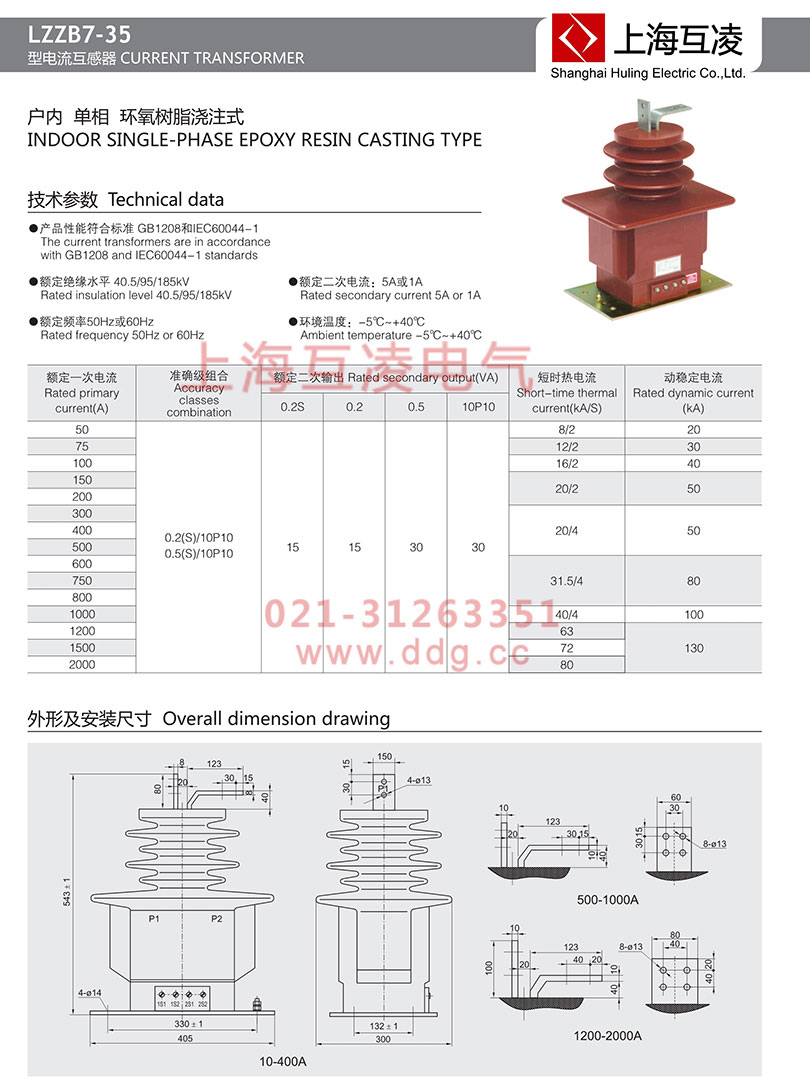

LZZB7-35G電流互感器變比參數

LZZB7-35G電流互感器選型手冊
