MES-60電流互感器選型手冊

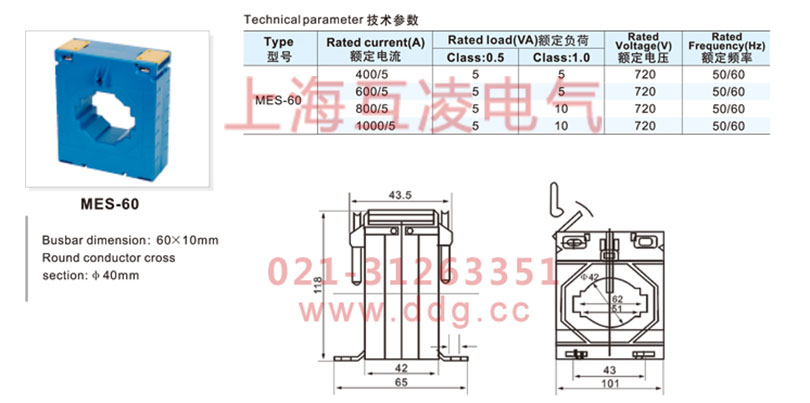

MES-60電流互感器技術參數

MES-60電流互感器的一次電流：30A-3000A

二次電流：5A, 1A

標準：BS7626, IEC44-1

最大電壓：0.66KV

頻率：50-60Hz

額定負載：2.5VA-15VA

精度： 0.5, 1.0, 3.0

短時熱電流：Ith=60×Ih

額定安全系數： FS<5

MES-60電流互感器使用環境

環境溫度：+45

儲存溫度：-50+80

測試電壓：4Kv 50Hz 1min

工作頻率：50Hz/60Hz

額定二次電流：5A或1A

額定負載：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA

精度等級0.5級用于精確的測量（如電度表）1.0級用于一般的配電盤儀器的測量，3.0級用于非精確要求的測量。

連接；二次接線的兩個端子各有一個接線點，用M4或M5的螺絲緊固。

配件：端子保護蓋用于電業部門進行鉛封，此操作符合標準的保護作用。

安裝支持:螺絲和夾持件用于匯流排的安裝緊固。

MES-60電流互感器作用

電流互感器廣泛用于測量電流和監測電網的運行。隨著電壓線的推出，收益級CT可以驅動電力公司幾乎每座建筑物的電能表，并提供三相服務和單相服務，電流超過200安培。

高壓電流互感器安裝在陶瓷或聚合物絕緣體上，以將其與地面隔離。一些CT配置在高壓變壓器或斷路器的套管周圍滑動，其將導尺寸圖體自動居中在CT窗口內。

電流互感器可以安裝在電源變壓器的低壓或高壓引線上。有時可以移除母線的一部分來替換電流互感器。

通常，多個CT作為用于各種用途的“堆疊”安裝。例如，保護設備和收費計量可以使用單獨的CT來提供計量和保護電路之間的隔離，并允許具有不同特性（精度，過載性能）的電流互感器用于設備。負載（負載）阻抗不應超過規定的最大值，以避免次級電壓超過電流互感器的限制。不應超過電流互感器的初級額定電流，否則磁芯可能會進入其非線性區域并最終飽和。這將發生在初級的正弦波交流正弦波的每一半的前半部分（正值和負值）附近，并會降低準確度。
