LZZBJ9-10A1G電流互感器結構簡介

LZZBJ9-10A2G電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

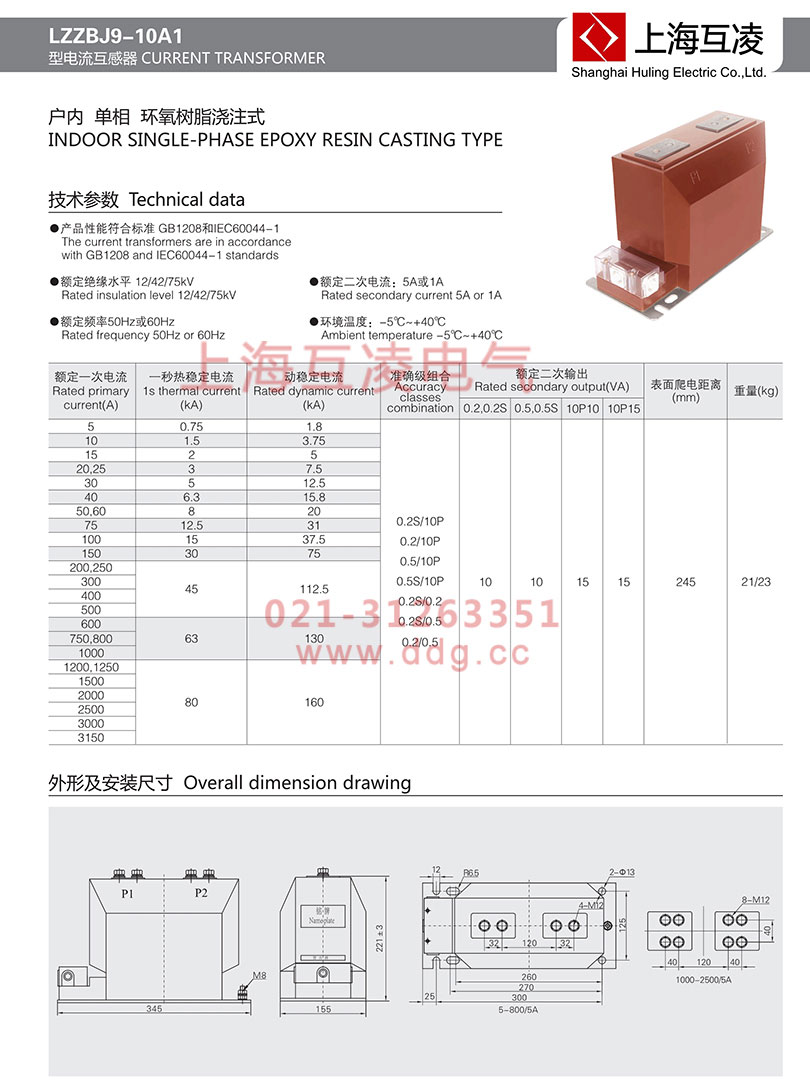

LZZBJ9-10A1G電流互感器變比

LZZBJ9-10A1G電流互感器選型手冊

LZZBJ9-10A1G電流互感器技術參數

1、額定絕緣水平：12/42/75kV

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

5、污穢等級：Ⅱ級。

6、若用戶有要求 ，測量級可為0.2S、0.5S級。

LZZBJ9-10A1G電流互感器發展趨勢

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。

國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：

1、采用前端數字化技術，光纖傳輸，電磁兼容性好。

2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。

3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

LZZBJ9-10A1G電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。

LZZBJ9-10A1G電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
