TYD66電容式電壓互感器作用

TYD66在66kV，50或60Hz電力系統作電壓、電能測量和繼電保護用，其電容分壓器可兼作耦合電容用于線路載波通信。

TYD66電容式電壓互感器使用環境

1、環境溫度：-40℃~+40℃

2、海拔高度：≤2000m（超過2000m，可按用戶要求另行制造）

3、污穢等級：II、III、IV

TYD66電容式電壓互感器簡介

產品由電容分壓器和電磁單元兩部分組成，電容分壓器由一個或幾個耦合電容串聯疊裝組成。高壓端在電容分壓器頂端，中壓端和低壓端由最下節高壓電容器底盤上的瓷套引出到電磁單元內。電磁單元由中間變壓器、補償電抗器和阻尼器組成，電容器置于油箱頂部，油箱內充以變壓器油并被密封起來，油的容積及內部壓力由油箱頂層的空氣來調節，中間變壓器的一次側線圈具有調節線圈，調節電壓誤差，補償電抗器的調節線圈調整相位誤差，二次繞組由油箱正面的出線端子盒引出。

本產品是充油和密封的，不需要濾油或換油等特殊處理來維持原來的電性能，切記不要破壞電容分壓器的密封性，電磁單元若不得不取油樣，請注意一定及時補油，取多少補多少，本產品的驗收及正常運行沒有必要取油樣，否則會帶來不良影響。高電壓主要由電容分壓器承擔，沖擊絕緣強度高，其電容分壓器可兼作耦合電容器用于電力線路載波通信，產品整體呈容性，不會導致電力系統工頻諧振和鐵磁諧振，采用先進的速飽和電抗器組尼技術，能快速有效抑制鐵磁諧振，并保證暫態響應性能。產品底座等采用達克羅（鋅鉻涂層）+噴漆雙層處理防腐，美觀且防腐性能好。

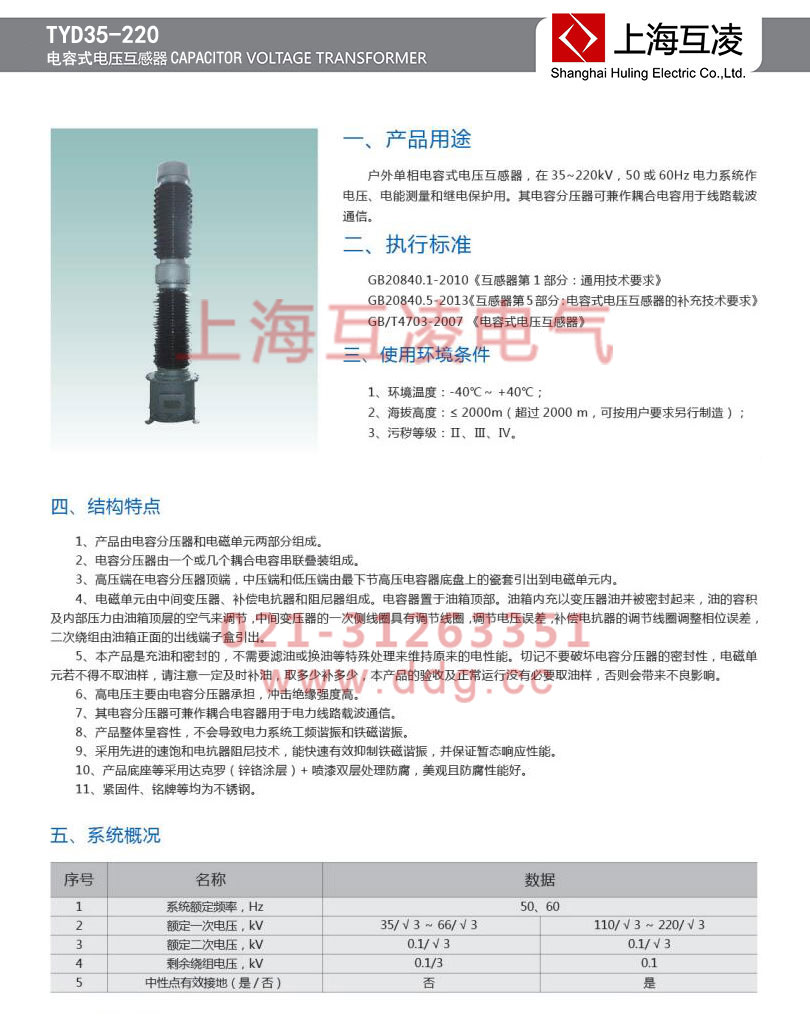

TYD66電容式電壓互感器變比

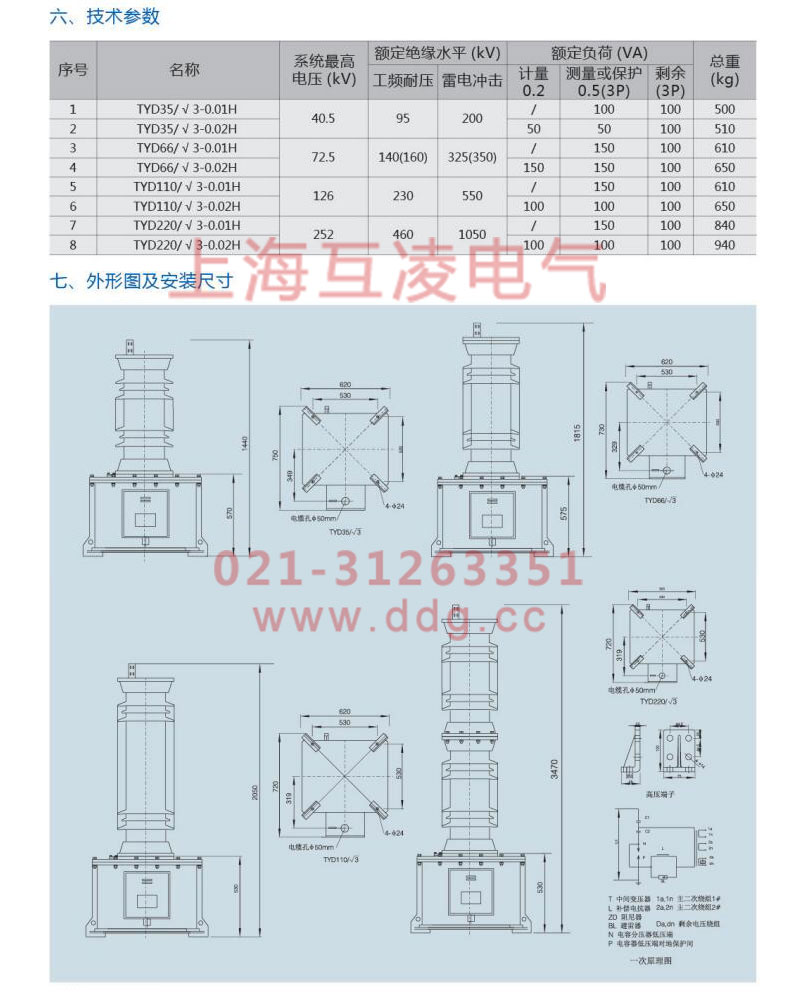

TYD66電容式電壓互感器技術參數

TYD66電容式電壓互感器等效電路

在穩態條件下，整個電容式電壓互感器等效電路可看成線性系統，補償電抗器雜散電容C。和中間變壓器一次側雜散電容C:在高頻下的影響不可忽視。中間變壓器鐵芯可視為工作在磁化曲線的線性段，忽略鐵芯的激磁感抗，中間變壓器的一二次側漏抗歸算至補償電抗器。

TYD66電容式電壓互感器原理

電容式電壓互感器，是一種變壓器中使用的電力系統下臺超高壓信號，并提供一個低電壓信號，用于計量或操作保護繼電器。
