TYD35電容式電壓互感器作用

TYD35在35kV，50或60Hz電力系統作電壓、電能測量和繼電保護用，其電容分壓器可兼作耦合電容用于線路載波通信。

TYD35電容式電壓互感器結構

該產品由電容分壓器的中壓端子直接引入裝有電磁單元由中間變壓器、補償電抗器和阻尼器組成；

電容分壓器由瓷套、電容芯子、電容器油和金屬膨脹器組成。電容器芯子由若干個膜紙復合介質與鋁箔卷繞的元件串連而成，經真空浸漬處理。瓷套內灌注電容器油，并裝有金屬膨脹器補償油體積隨溫度的變化；

該系列互感器采用速飽和阻尼裝置，瞬變響應速度快并能可靠地阻尼鐵磁諧振；

二次出線盒內帶有載波通訊端子，并帶有過電壓保護間隙；

油箱外有油位表、出線盒、銘牌、放油塞、接地座；

產品優化了密封結構，具有良好的密封性能。

TYD35電容式電壓互感器使用環境

1、環境溫度：-40℃~+40℃

2、海拔高度：≤2000m（超過2000m，可按用戶要求另行制造）

3、污穢等級：II、III、IV

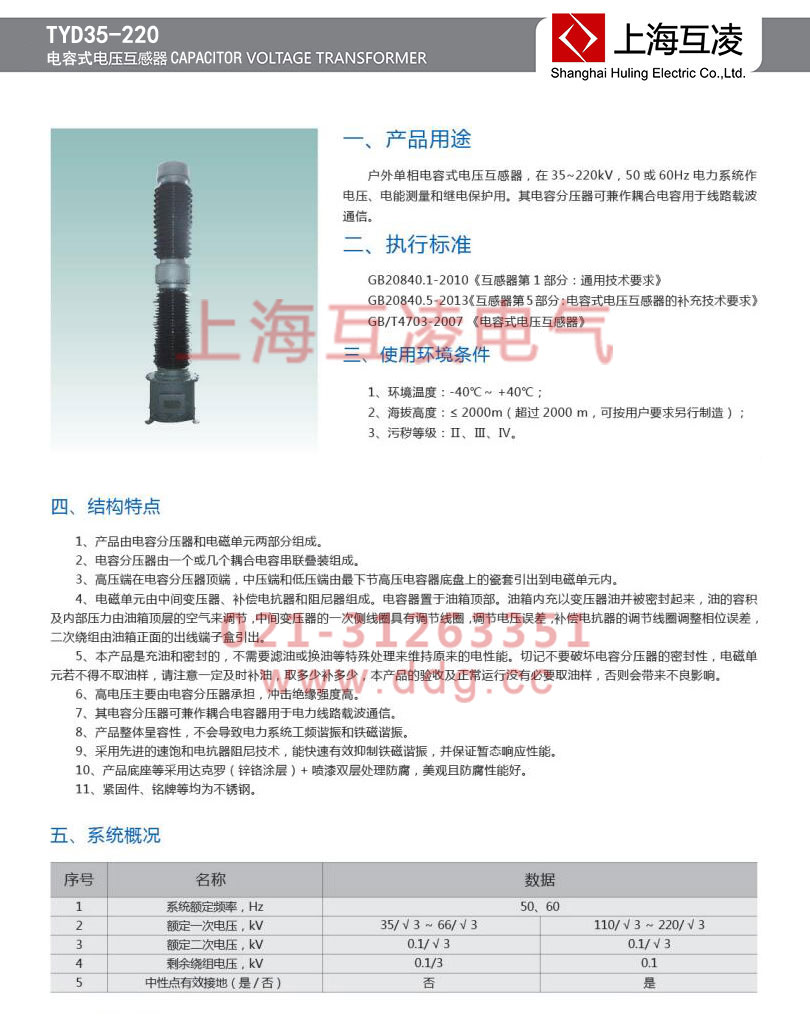

TYD35電容式電壓互感器技術參數

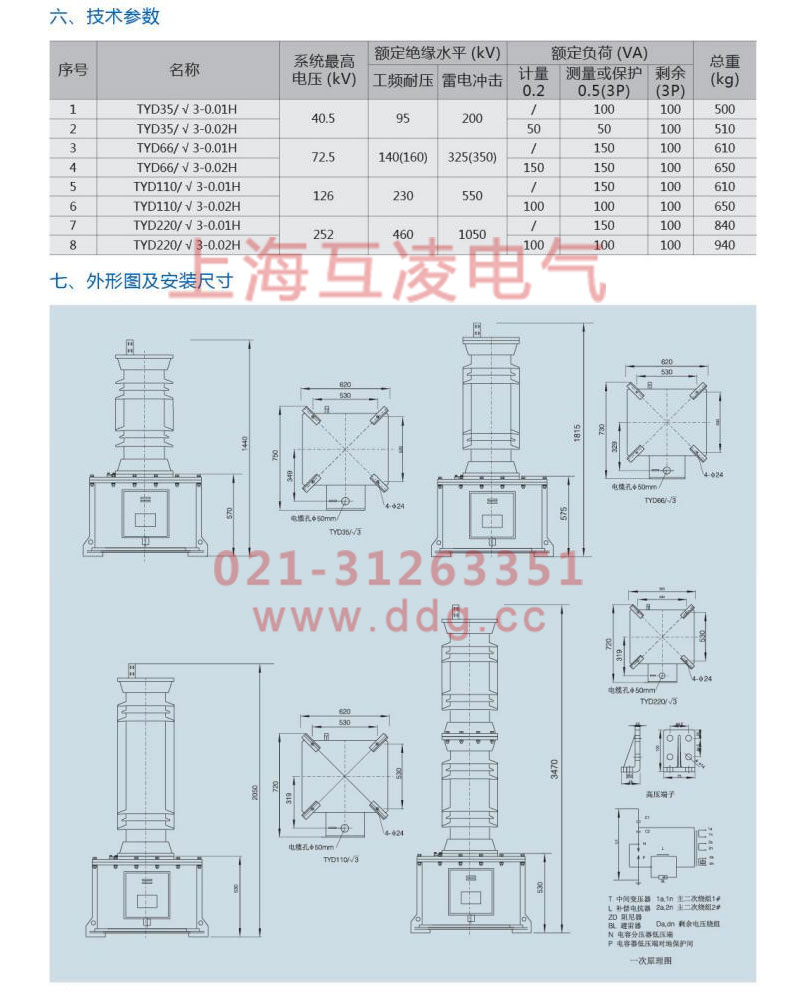

TYD35電容式電壓互感器變比

TYD35電容式電壓互感器原理

電容式電壓互感器，是一種變壓器中使用的電力系統下臺超高壓信號，并提供一個低電壓信號，用于計量或操作保護繼電器，在通信系統中也很有用。它與陷波器結合用于過濾來自電源頻率的高頻通信信號。這形成了整個傳輸網絡中的載波通信網絡，以在變電站之間進行通信。安裝在雷電避雷器之后和Wave陷波器之前的一個點上。
