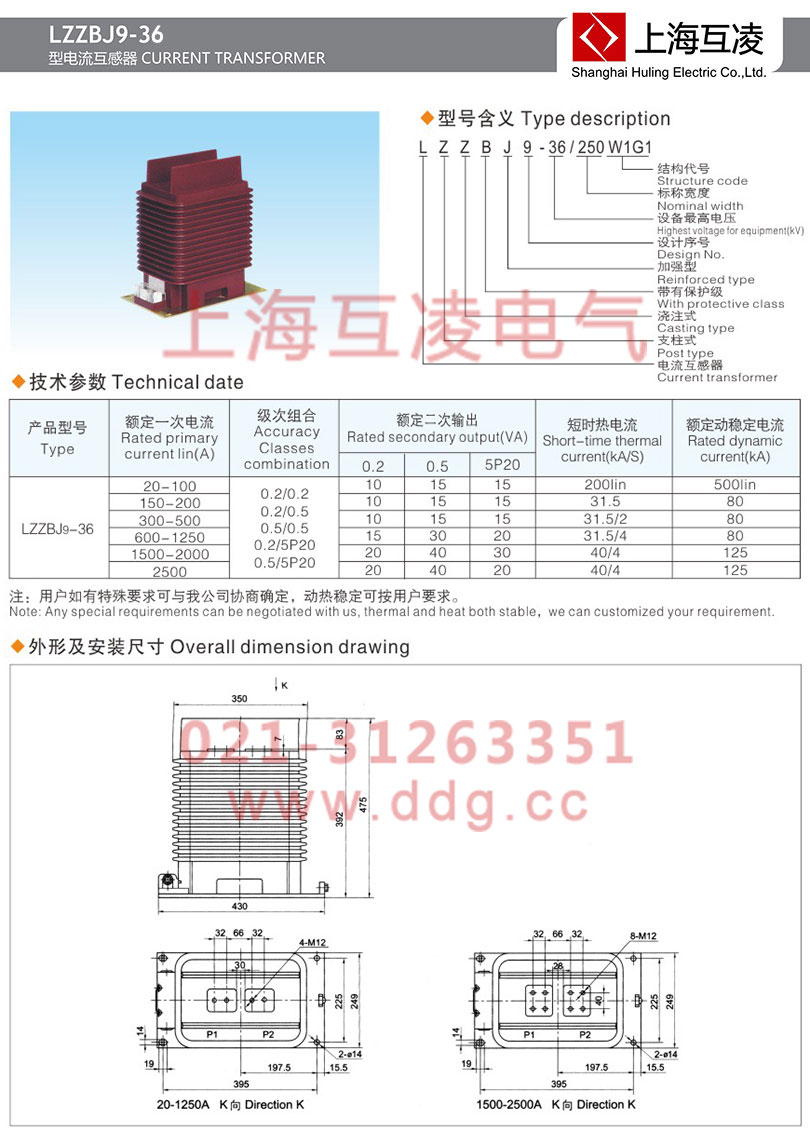

LZZBJ9-36/250W1G1電流互感器使用環境及參數

使用環境: 戶內

環境溫度: -5～40 ℃

24h內相對濕度平均值: ≤95%

1月內相對濕度平均值: ≤90%

額定海拔高度:≤1000m

防污穢等級: Ⅱ

產品性能符合標準GB1208-2006和IEC185

額定電壓:35 kV

額定頻率:50 Hz

額定絕緣水平:40.5/95/185 kV

額定一次電流:20～2000A

額定二次電流:5或1A，二次繞組可帶抽頭 得到不同變比

局部放電水平:≤20 pC

LZZBJ9-36/250W1G1電流互感器選型手冊

LZZBJ9-36/250W1G1電流互感器概述

本型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用。

電流互感器是一種用于測量交變電流（AC）類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

互感器可將較大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。

電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LZZBJ9-36/250W1G1電流互感器結構特點

電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，CT的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。

本系列電流互感器產品,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。

產品精度高、功耗小，溫升低，運行穩定可靠。 。

特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。
