LDJ2-10Q/210-L電流互感器選型手冊

LDJ2-10Q/210-L電流互感器概述

LDJ2-10Q/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。本系列電流互感器其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

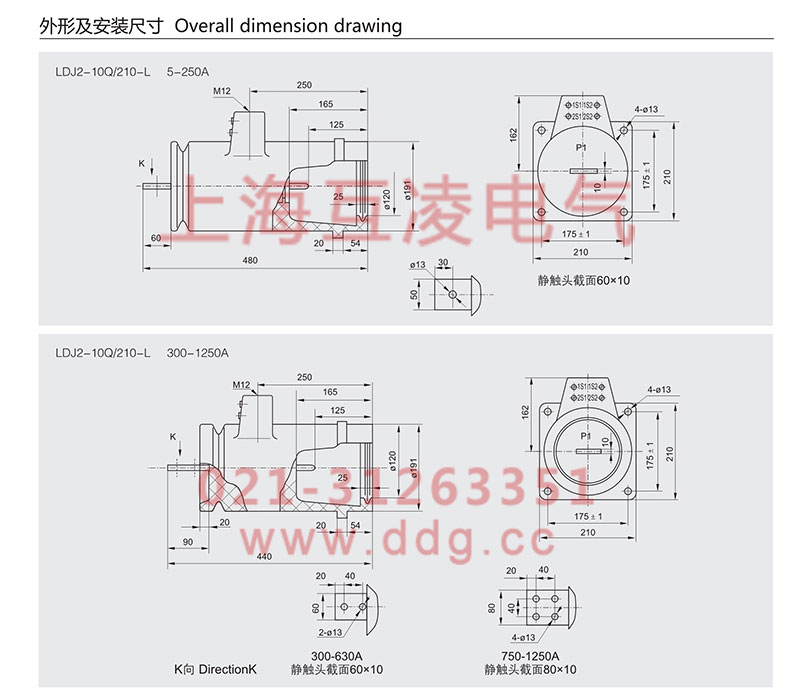

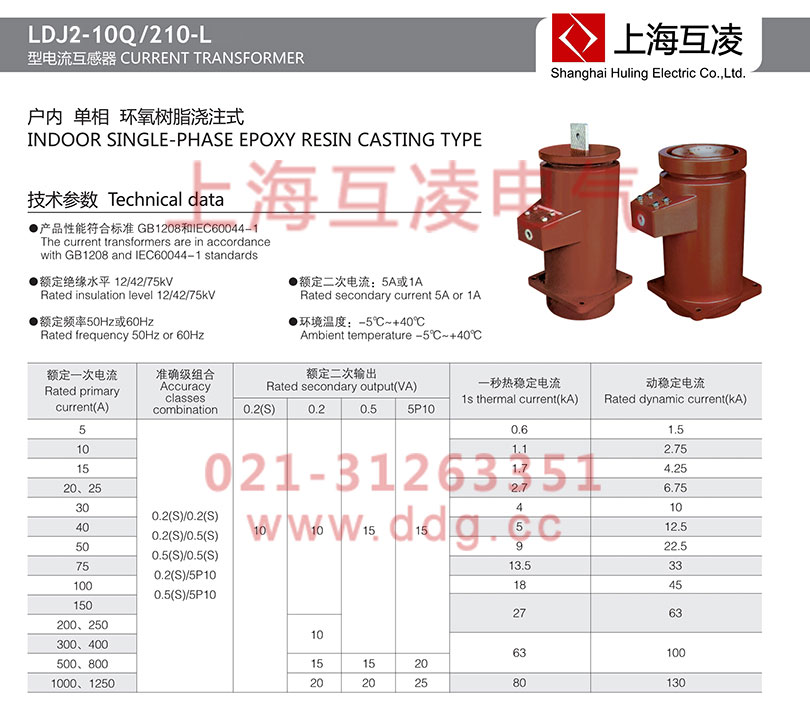

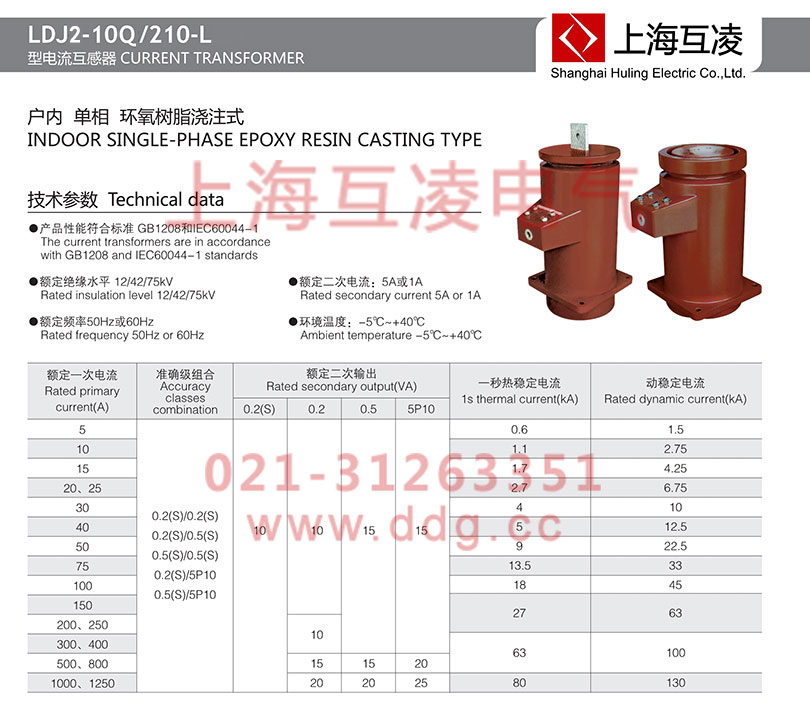

LDJ2-10Q/210-L電流互感器技術參數

1、電流互感器額定絕緣水平：12/42/75

2、負荷的功率因數：cosφ=0.8（滯后）

3、額定一次電流為：5A或1A

4、表面爬電距離：大于530MM

5、產品標準：GB1208-2006《電流互感器》

6、儀器保安系數<10

LDJ2-10Q/210-L電流互感器變比

LDJ2-10Q/210-L電流互感器安裝條件

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。

2、海拔高度不超過1000M（超過請著明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

LDJ2-10Q/210-L電流互感器參數

需校驗電流互感器的動穩定度和熱穩定度，廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。

1）動穩定度校驗Kes×I1N≥iSh

2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima，式中，t為熱穩定電流時間。

電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量儀表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。

LDJ2-10Q/210-L電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋I(xiàn)w＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。
