JDZXR-10電壓互感器結構

本電壓互感器一次帶有熔斷器保護，熔斷器裝在互感器內部。一、二次繞組和鐵芯結構澆注在環氧樹脂內，絕緣性能優良、耐潮濕。JDZXR-10為戶內式環氧樹脂澆注全封閉式電壓互感器，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的中性點非有效接地電力系統中作電壓、電能測量和繼電保護用。產品符號IEC60044-2-1997及GB1207-1997《電壓互感器》標準。

JDZXR-10電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容： 第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相；
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDZXR-10表示單相環氧樹脂澆注式電壓互感器，額定電壓10KV。

JDZXR-10電壓互感器參數變比

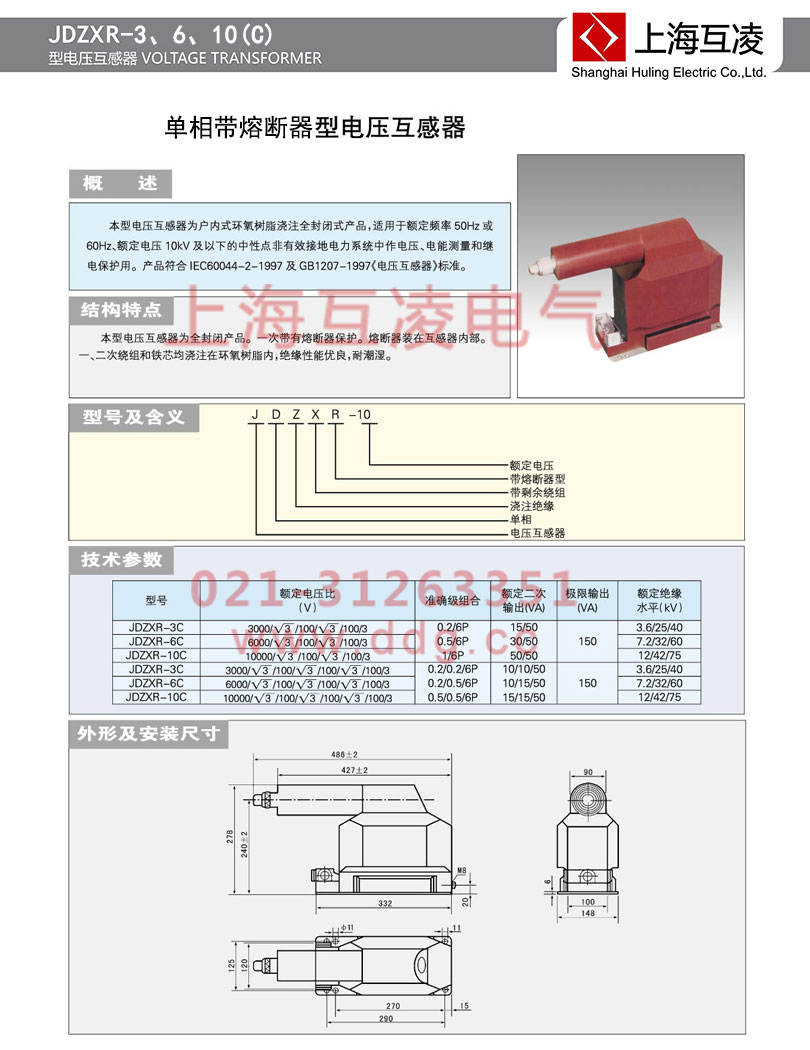

JDZXR-10電壓互感器外形安裝圖

JDZXR-10電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JDZXR-10電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。
電壓互感器有三種主要類型的：電磁式，電容式和光學式。電磁電壓互感器是一種繞線變壓器。電容式電壓互感器（CVT）使用電容分壓器，由于成本比電磁式PT低，所以在更高的電壓下使用。光學電壓互感器利用光學材料中的旋轉偏振光的法拉第效應。
