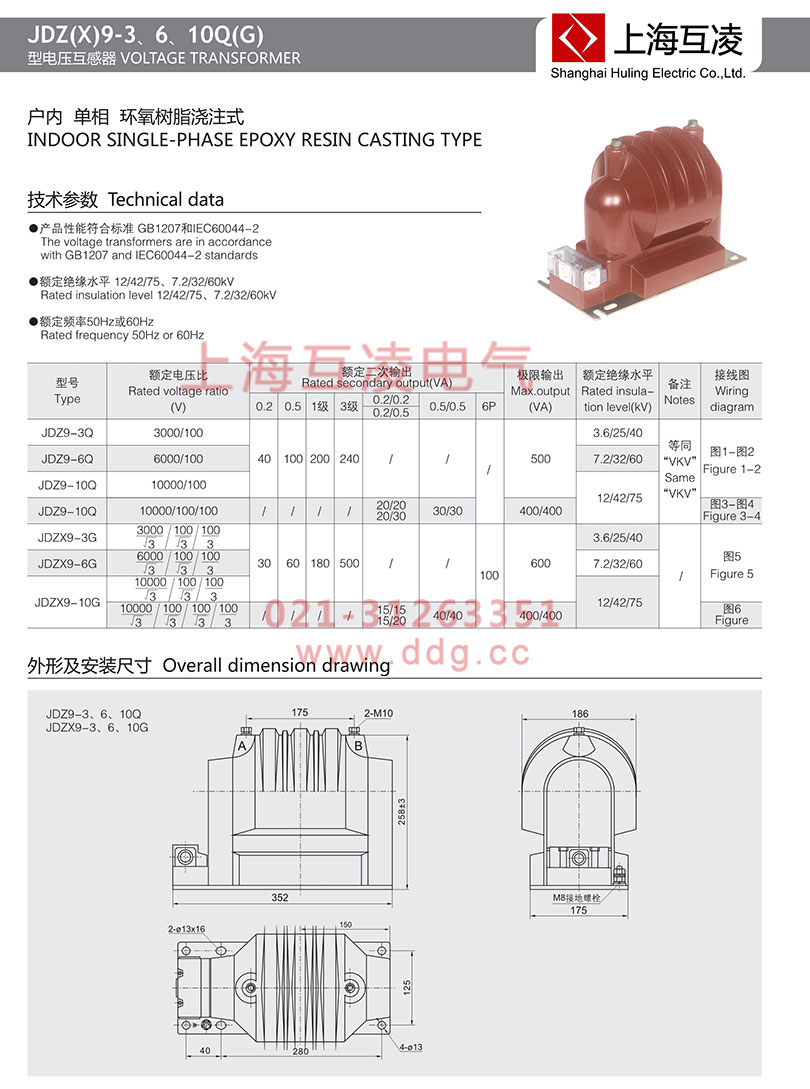

JDZX9-6G電壓互感器技術參數

互感器的技術指標均符合IEC標準和GB1207-1997的要求；

額定絕緣水平：JDZ9-6型7.2/32/60kV；JDZX9-6G型12/42/75kV

1.局部放電水平符合GB1207-1997《電壓互感器》標準

2.產品表面爬電距離滿足Ⅱ級污穢等級

3.負載的功率因數 ：COSφ=0.8 (滯后)

JDZX9-6G電壓互感器變比

JDZX9-6G電壓互感器選型手冊

JDZX9-6G電壓互感器簡介

JDZX9-6G電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。

本互感器為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。

JDZX9-6G電壓互感器結構特點

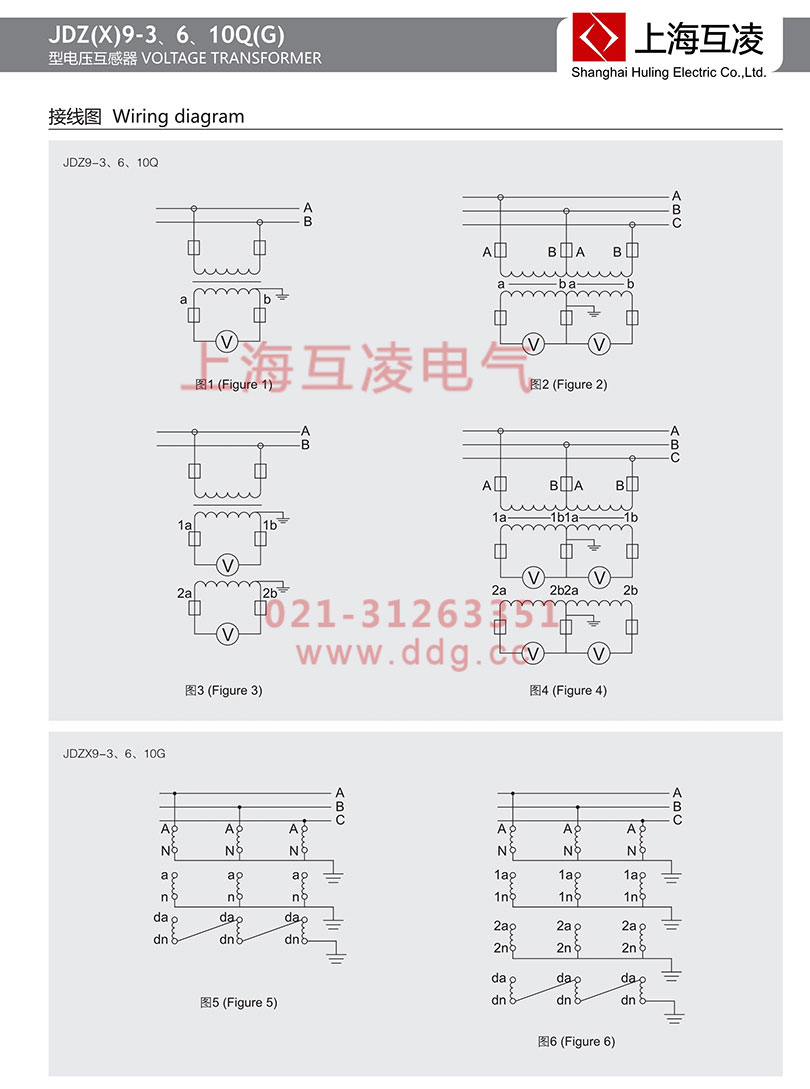

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JDZX9-6G電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。
