JDZX9-35電壓互感器簡介

該型號電壓互感器為環氧樹脂澆注全封閉結構，絕緣介質為環氧素質，采用環氧樹脂澆注的方式將鐵芯與線圈固定在互感器中；優點：穩定性好 缺點：無法維修。電壓等級一般在35kV及以下，少數66kV也有。適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

JDZX9-35電壓互感器結構特點

本系列電壓互感器為環氧樹脂澆注絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。為單相、相對相連接，有兩個二次繞組，即電能測量與電壓監控分開；JDZXF9-35有三個二次繞組，即電能測量、電壓監控和繼電保護分開。

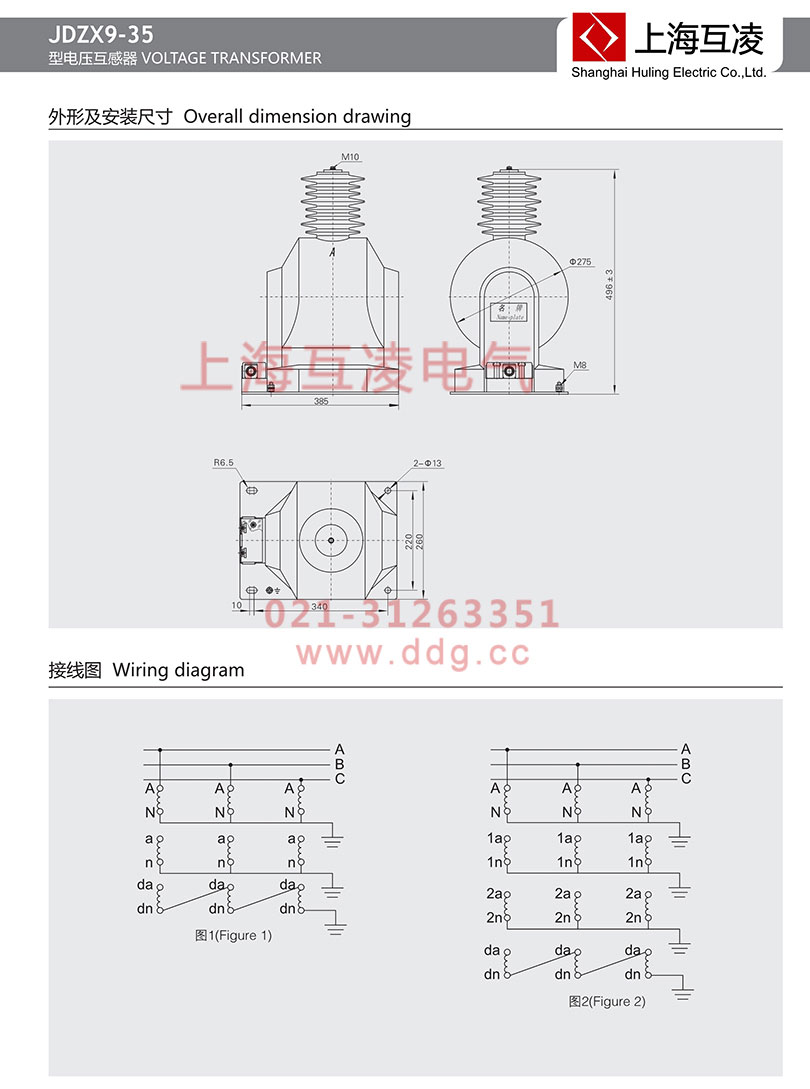

JDZX9-35電壓互感器型號

JDZX9-35電壓互感器安裝環境

安裝場所：戶外。

環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。

海拔：不超過1000m。

大氣條件：大氣中無嚴重污穢。

產品執行標準為GB1207《電壓互感器》。

1.產品局部放電符合GB1208-1997《電流互感器》標準要求

2.污穢等級：II級

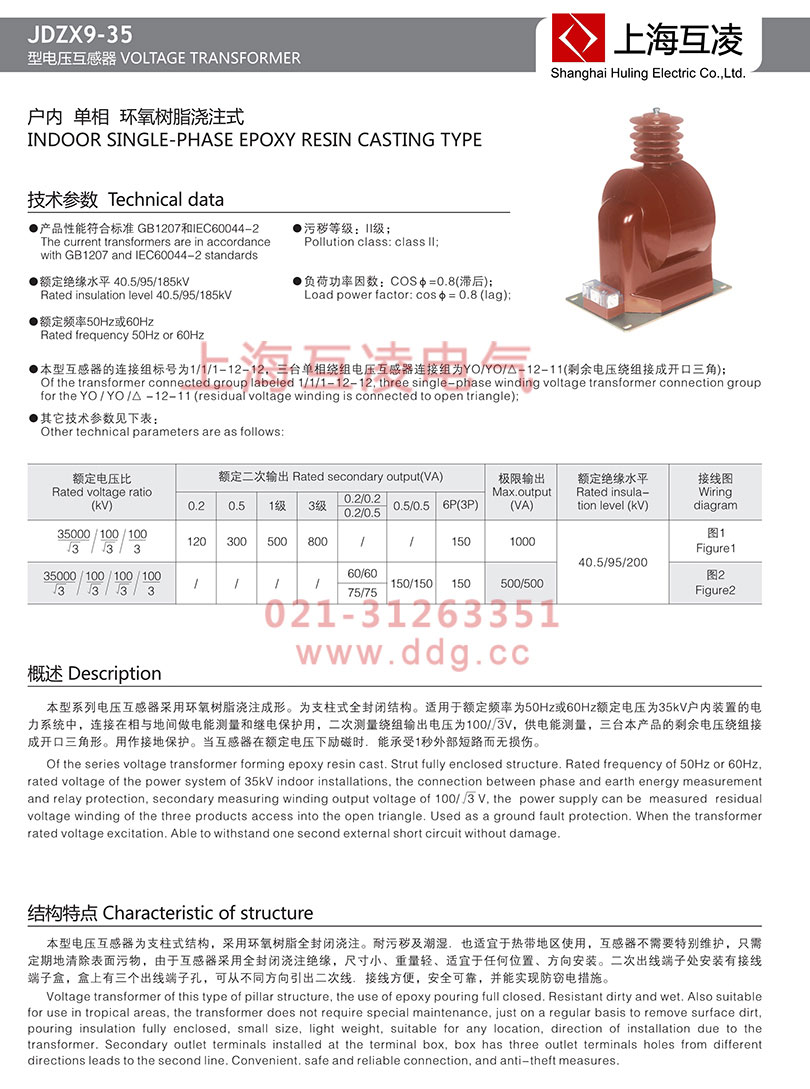

JDZX9-35電壓互感器變比

JDZX9-35電壓互感器維護處理

（1）由于近10年發生故障的澆注式Y(jié)H均為半絕緣形式，在進行停電預試時，只能進行一次、二次繞組的絕緣電阻試驗，由于加壓端子距離二次線圈較近，無法進行主絕緣的繞組的交流耐壓，在停電預試時，無法掌握設備主絕緣、匝間、層間絕緣的運行狀況，建議配置10-35YH倍頻耐壓裝置，在今后的交接預試中增加耐壓試驗項目。

（2）建議對35kV消諧裝置進行檢查、改進，以有效消除系統諧振；定期對10-35kV系統進行電容電流測試、核算，以確定是否加裝補償裝置，調整系統各站消弧線圈位置。

（3）做好交接試驗驗收檢查，嚴把質量關，尤其按要求做好YH勵磁特性檢查試驗，不合格者嚴格入網運行，JDZX9-35電壓互感器選型時應注意產品的動熱穩定倍數是否滿足電網短路容量的要求。選用伏安特性好的電壓互感器，使其工作點在伏安特性的線性部分，當有激發因素時，鐵芯不易飽和，也就難于激發諧振。

（4）對電壓互感器保險額定電流進行排查，確認其是否符合系統運行要求。

（5）將故障設備返廠，與設備生產廠家溝通此類設備易發生故障的原因，并就此提出分析報告。

（6）為防止鐵磁諧振過電壓燒毀JDZX9-35電壓互感器，在系統運行方式和倒閘操作中應避免用帶斷口電容的斷路器投切帶有電磁式電壓互感器的空母線。如運行方式不能滿足要求時，應采取其他措施，如更換為電容式電壓互感器等。

（7）JDZX9-35電壓互感器在安裝、檢修和試驗后、投入前應注意檢查各部位接地是否牢固可靠。電磁式電壓互感器高壓繞組的接地端（X或N）接地，電容式電壓互感器的電容分壓器的低壓端子（δ或N）接地，以及設備的底座接地等，謹防出現內部懸空的假接地現象?；ジ衅靼惭b用構架則應有兩處與接地網可靠連接。
