JDZ11-6B電壓互感器概述

JDZ11-6B電壓互感器為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZ-3，JDZ-6，JDZ-10 二臺一組時為V/V連接，JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為V/V/V連接分別適用于額定頻率50HZ或60HZ，額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

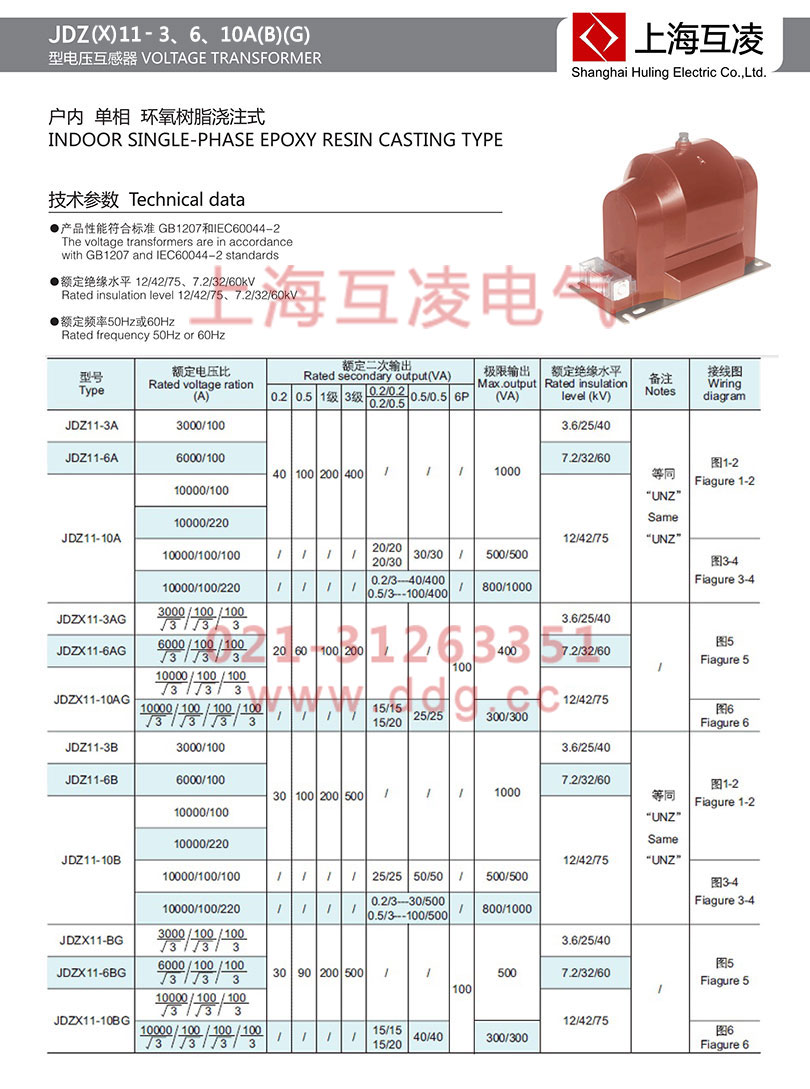

JDZ11-6B電壓互感器技術參數

1、產品標準：GB1207和IEC60044-2；

2、負載功率因數：COS&=0.8(滯后)；

3、產品表面爬電比距滿足II級污穢等級；

4、額定絕緣水平：7.2/32/60kV；

5、額定頻率：50Hz或60Hz。

JDZ11-6B電壓互感器變比

注意事項：1、使用時二次繞組不許短路及超負荷運行。2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。

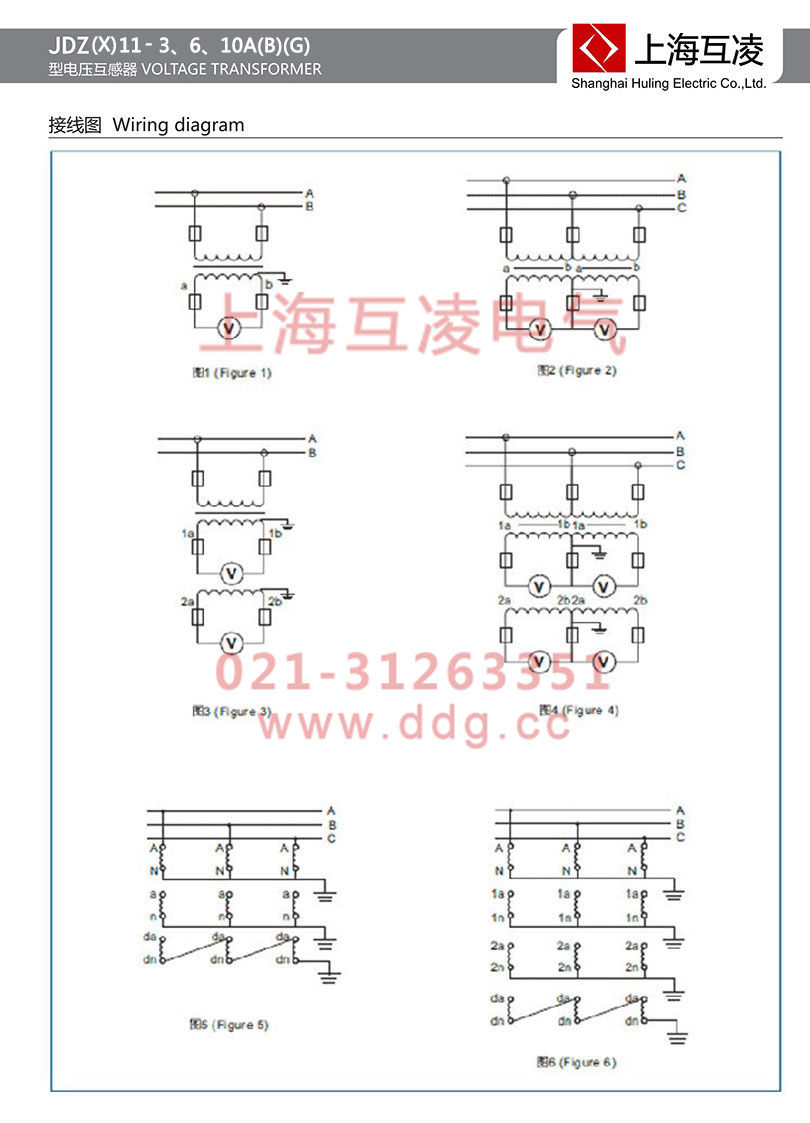

JDZ11-6B電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JDZ11-6B電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

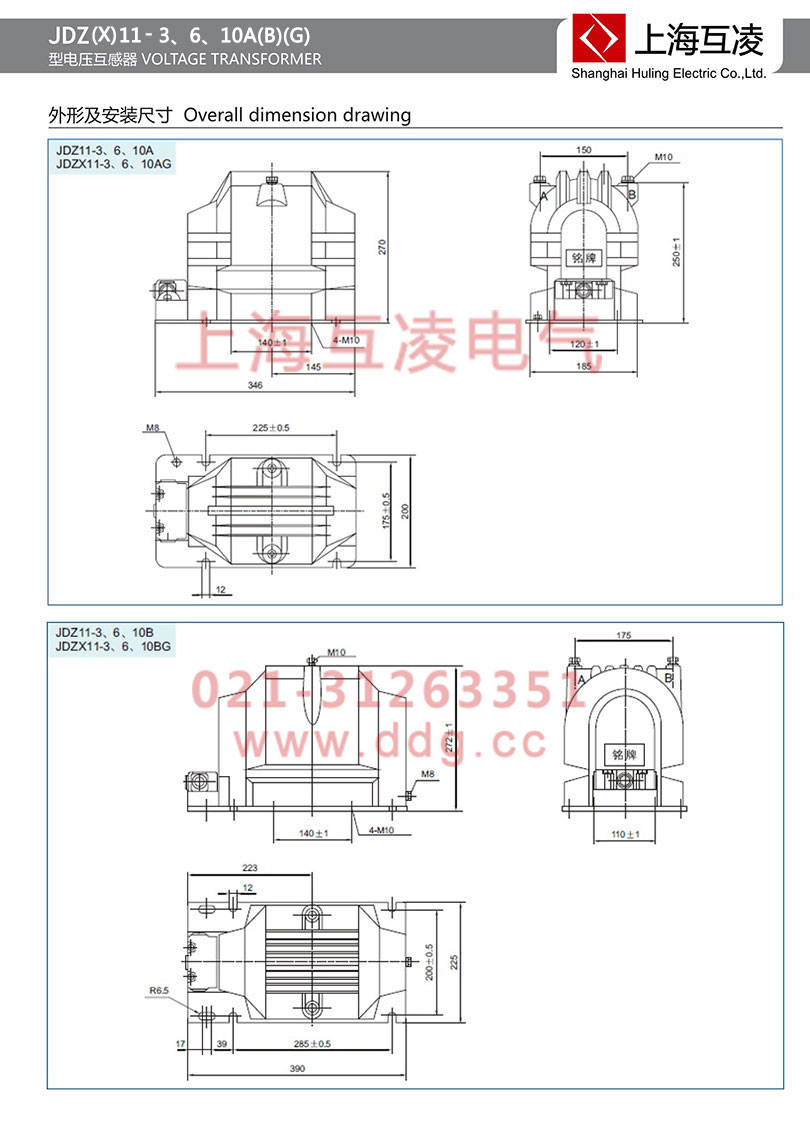

JDZ11-6B電壓互感器外形安裝及接線圖

JDZ11-6B電壓互感器結構特點

JDZ11-6B電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮。一次繞組引出線端子的標志為A、N；二次繞組引出線端子的標志為a、n，均在澆注體上清晰標注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。 本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。
