JDZ1-1電壓互感器簡介

JDZ1-1電壓互感器為干式、單相電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為1KV及以下的電力系統中，作電能、電壓的測量和繼電保護用，有時候起到到變壓器的作用為用電設備供電。

JDZ1-1電壓互感器結構特點

本系列產品為澆注式絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個線圈外部用樹脂澆注成形，二次繞組的引線通過澆注體上的兩個嵌裝螺母引出為a.x，一次繞組的引線通過澆注體上的兩個高壓接線端子引出為A.X。

JDZ1-1電壓互感器工作原理

電壓互感器其實跟變壓器類似，有時候可以充當一個變壓器，跟變壓器的區別就是互感器他帶鐵芯變壓器沒有帶。JDZ1-1電壓互感器主要由一、二次繞組和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵芯中就產生了個磁通，根據電磁感應定律，則在二次繞組就產生一個二次電壓u2。改變一次或者二次繞組的匝數，可以生產部同的一次電影與二次電壓比，這就可組成不同電壓比的電壓互感器。可以參考下問參數表。

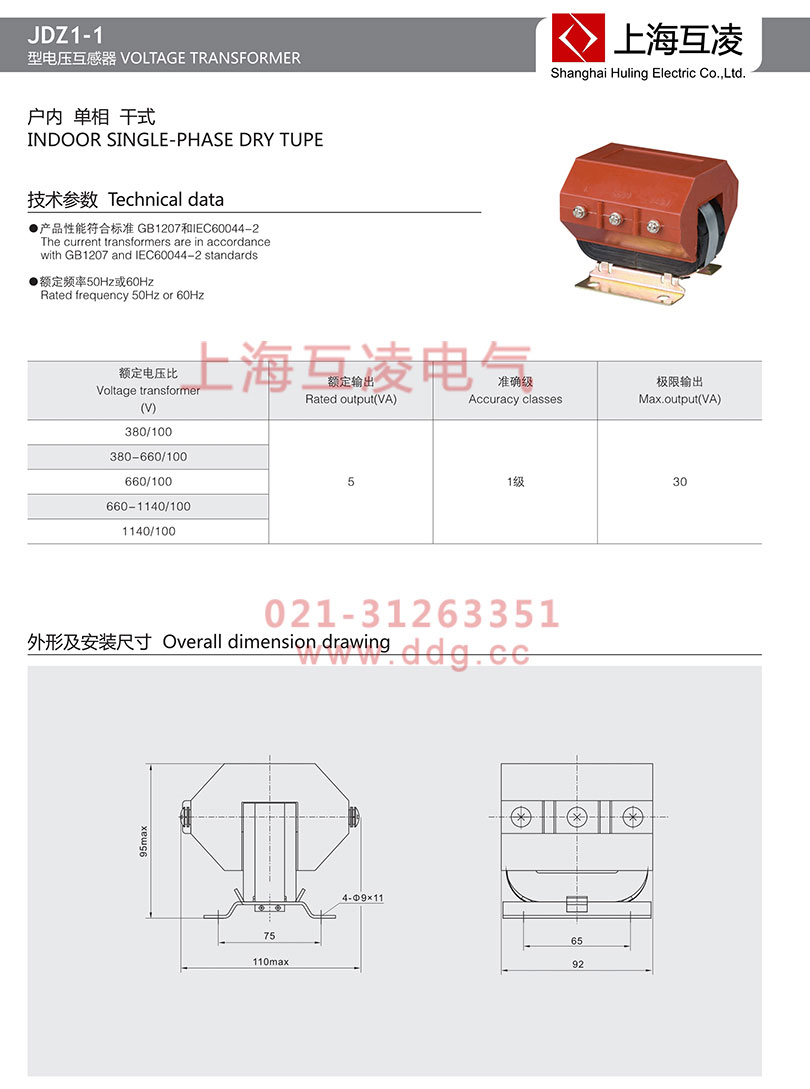

JDZ1-1電壓互感器技術參數

1、產品標準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8 (滯后)；

3、本型互感器亦可于濕熱帶地區；

4、互感器承受工頻耐壓試驗：一次線圈對二次線圈及地為 3kV，一次線圈對地為3kV，持續時間1 min，無擊穿或閃絡現象。

JDZ1-1電壓互感器型號
