JDZ-3Q電壓互感器結構

電壓互感器JDZ-3Q為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

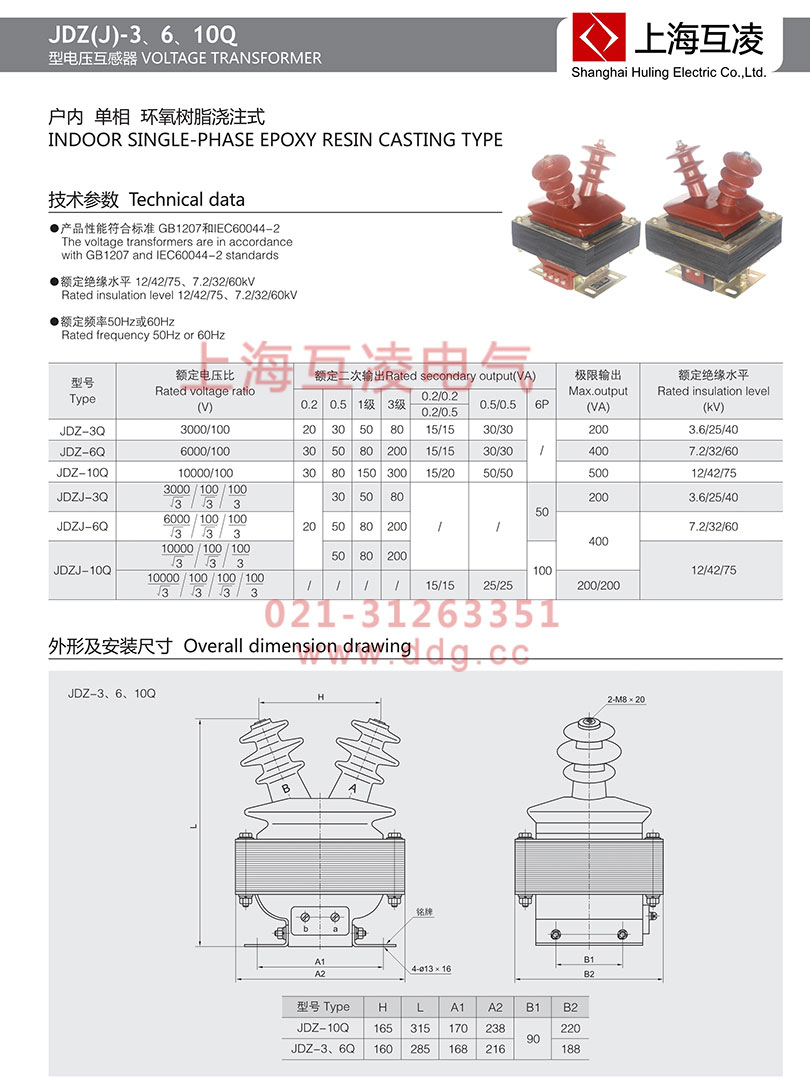

JDZ-3Q電壓互感器變比

JDZ-3Q電壓互感器使用環境及參數

1 海拔高度不超過1000米

2 周圍環境溫度不高于+40℃，不低于-5℃

3 周圍空氣的相對濕度不大于85%(20℃）

4 安裝場所無腐蝕性的氣體

5 產品標準：GB12O7-2006《電磁式電壓互感器》

6 產品表面爬電距離：滿足II級污穢等級；

7 負荷的功率因數： COS∮=08（滯后）

8 JDZ-3Q其他技術參數見上表

JDZ-3Q電壓互感器選型

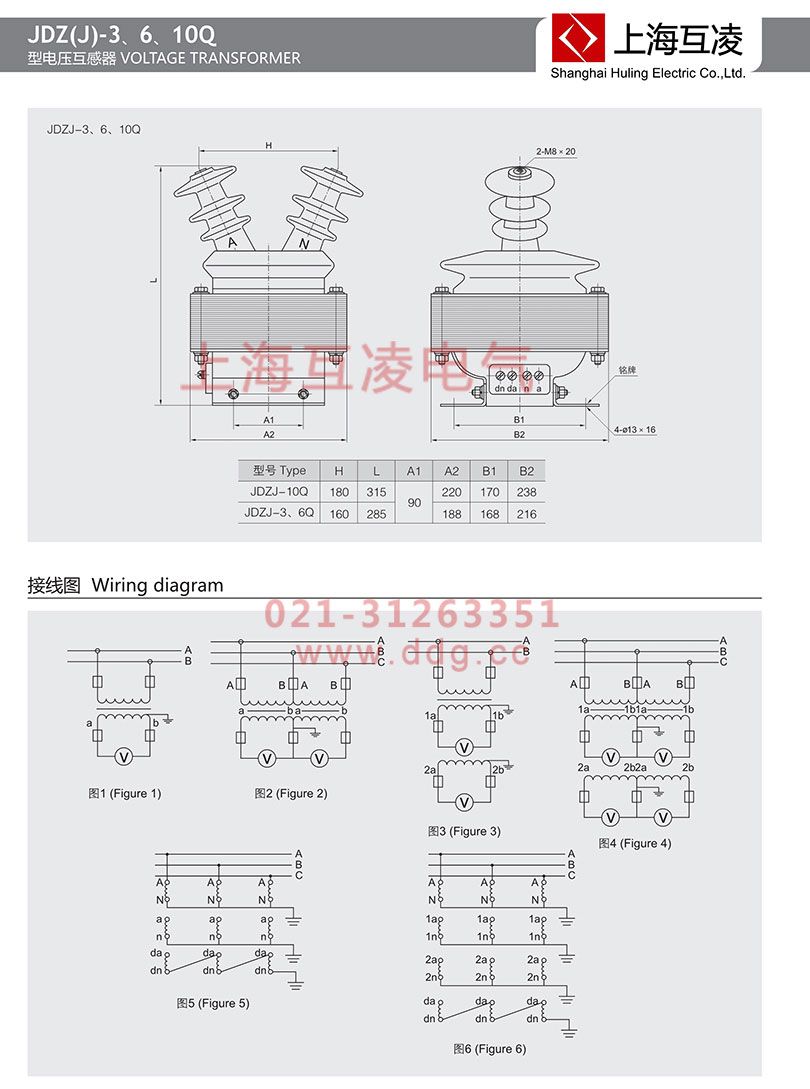

JDZ-3Q電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
